Availability: | |
---|---|
Without Coolant Hole
Without O-ring

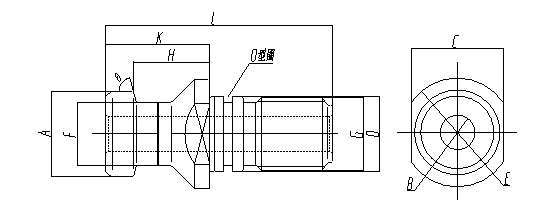

Code N | Tool Shank | θ | G | D | A | H | L | E |
PS-DIN40SF | DIN40 | 15° | M16*2 | φ17 | φ19 | 20 | 54 | φ23 |
PS-DIN50SF | DIN50 | 15° | M24*3 | φ25 | φ28 | 25 | 74 | φ36 |
Without Coolant Hole
With O-ring
Code N | Tool Shank | θ | G | D | A | H | L | E |
PS-DIN40SF-O | DIN40 | 15° | M16*2 | φ17 | φ19 | 20 | 54 | φ23 |
PS-DIN50SF-O | DIN50 | 15° | M24*3 | φ25 | φ28 | 25 | 74 | φ36 |
Without Coolant Hole
Without O-ring
Code N | Tool Shank | θ | G | D | A | H | L | E |
PS-DIN40SF | DIN40 | 15° | M16*2 | φ17 | φ19 | 20 | 54 | φ23 |
PS-DIN50SF | DIN50 | 15° | M24*3 | φ25 | φ28 | 25 | 74 | φ36 |
Without Coolant Hole
With O-ring
Code N | Tool Shank | θ | G | D | A | H | L | E |
PS-DIN40SF-O | DIN40 | 15° | M16*2 | φ17 | φ19 | 20 | 54 | φ23 |
PS-DIN50SF-O | DIN50 | 15° | M24*3 | φ25 | φ28 | 25 | 74 | φ36 |
