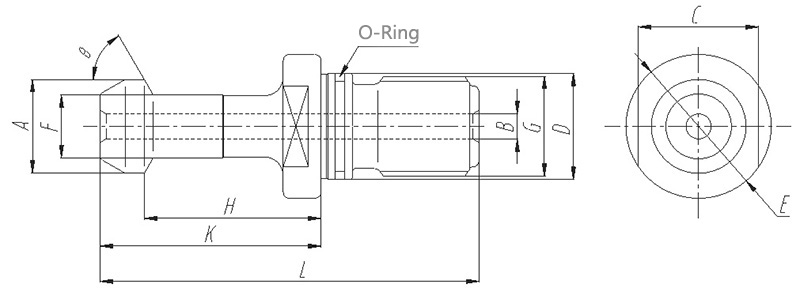

With Coolant Hole
With O-ring
Code No. | Tool Shank | θ | G | D | A | H | L |
PS-BT30SF-45-O | DIN30 | 45° | M12*1.75 | Φ12.5 | Φ11 | 18 | 43 |
PS-BT30SF-60-O | DIN30 | 60° | M12*1.75 | Φ12.5 | Φ11 | 18 | 43 |
PS-BT30SF-90-O | DIN30 | 90° | M12*1.75 | Φ12.5 | Φ11 | 18 | 43 |
PS-BT40SF-45-O | DIN40 | 45° | M16*2 | Φ17 | Φ15 | 28 | 60 |
PS-BT40SF-60-O | DIN40 | 60° | M16*2 | Φ17 | Φ15 | 28 | 60 |
PS-BT40SF-90-O | DIN40 | 90° | M16*2 | Φ17 | Φ15 | 28 | 60 |
With Coolant Hole
With O-ring
Code No. | Tool Shank | θ | G | D | A | H | L |
PS-BT30SF-45-O | DIN30 | 45° | M12*1.75 | Φ12.5 | Φ11 | 18 | 43 |
PS-BT30SF-60-O | DIN30 | 60° | M12*1.75 | Φ12.5 | Φ11 | 18 | 43 |
PS-BT30SF-90-O | DIN30 | 90° | M12*1.75 | Φ12.5 | Φ11 | 18 | 43 |
PS-BT40SF-45-O | DIN40 | 45° | M16*2 | Φ17 | Φ15 | 28 | 60 |
PS-BT40SF-60-O | DIN40 | 60° | M16*2 | Φ17 | Φ15 | 28 | 60 |
PS-BT40SF-90-O | DIN40 | 90° | M16*2 | Φ17 | Φ15 | 28 | 60 |
